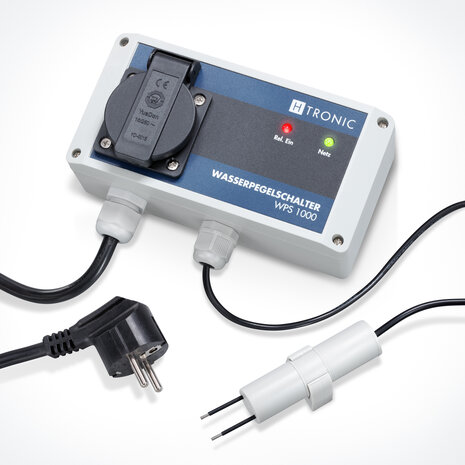

Produktbeschreibung

Wenn der Sensor trocken läuft, unterbricht dieser Niedrigwasseralarm die Stromzufuhr zur Teichpumpe. Der Schaltpunkt (minimal zulässiger Wasserstand) ist frei einstellbar.

Anwendungen

Die Teichpumpe stoppt, wenn der Teich leer ist

Solange der Sensor unter Wasser (also nass) bleibt, liefert die Steckdose Spannung für die 230-Volt-Pumpe. Mit der Platzierung (Höhe) des Sensors bestimmen Sie selbst das Abschaltniveau.

Sinkt das Wasser auf dieses Niveau (unabhängig von der Ursache), läuft der Sensor trocken und die Teichpumpe schaltet sich automatisch aus. Dieses System eignet sich für 230V-Geräte, wie z. B. eine Umwälzpumpe für einen Filter.

Niedrigwasseralarm

Im Normalfall liefert ein Nasssensor am Ausgang Netzspannung. Möchten Sie jedoch eine Warnung (Alarm), wenn das Wasser im Teich zu weit gesunken ist?

Um eine Alarmsirene oder eine Blitzlampe (optischer Alarm) anzuschließen, müssen Sie die Leitung an L1 des Relais auf L2 im Gerät umbauen, wie im Handbuch beschrieben.

Wassermangelalarm installieren

Der Wassermangelalarm hat eine Verzögerung von ca. 20 Sekunden, wodurch verhindert wird, dass die Pumpe „taktet“ (kontinuierliches Ein- und Ausschalten).

Das Kunststoffgehäuse ist nicht für die Außenmontage geeignet. Platzieren oder bauen Sie die Box also innen ein, um sie vor Witterungseinflüssen zu schützen. Der mitgelieferte Wassersensor ist mit einer Kunststoffhalterung ausgestattet und hat ein 10 m langes Anschlusskabel.

 Spezifikationen

• Anschlussleistung: < 1000 W
• Abmessungen: 160 x 80 x 60 mm
• Anschlussspannung: 230 Volt
• Ausgang: 230 V 'Steckdose'
• Schaltverzögerung: ca. 20 Sek
• Eigenverbrauch: ca. 1,5 W
• Sensorprinzip: Leitfähigkeit

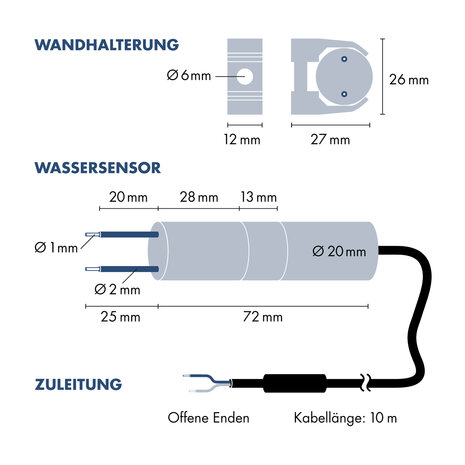

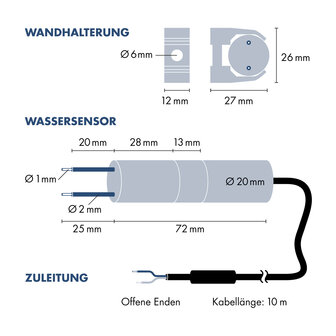

• Sensor: 105 mm, Ø 20 mm
• Sensoranschlusskabel: 10 m
• Kontrollleuchten: 2x LED
• Schutzklasse: IP20
• Handbuch: Dui+Eng
• Prüfzeichen: CE
