Temperaturdifferentialschalter

Ein Temperaturdifferenzschalter wird auch als Delta-T-Kontrolle bezeichnet. Es misst zwei getrennte Temperaturen
In einem Solarkesselsystem läuft die Zirkulationspumpe nur, wenn sie Energie erzeugt: d. H. Wenn die Temperatur im Kollektor höher ist als die im Lagertank.
Zur Überwachung der Energieausbeute werden Schaltzeiten und gemessene Temperaturen im Speicher gespeichert.
Der Temperaturdifferenzschalter eignet sich auch für andere klimabedingte Anwendungen wie die Belüftung. Es enthält 2 Relais zum Schalten von Pumpen, Lüfter oder Ventilen ein- und aus.

Menükontrollierter Temperaturdifferentialschalter

Auf einfache Weise - mit den 4 Schaltflächen - Sie können die folgenden Betriebsparameter eingeben:
• Temperaturdifferential (Delta T)
• Hysterese wechseln (in ºC)
• Mindestsammlertemperatur
• Maximale Zylindertemperatur

Speicher- und Datenprotokollierung

Die festgelegten Werte bleiben im Speicher, wenn ein Stromausfall auftritt. Nach Rückkehr der Stromversorgung arbeitet der Temperaturdifferenzschalter sofort erneut.
Die Pumpenlaufzeiten und die niedrigsten + höchsten gemessenen Temperaturen werden im Speicher gespeichert. Dies tritt beim Wechsel vom Handbuch (Programmiermodus) zum automatischen Modus auf. Betriebsparameter werden alle 3 Stunden im automatischen Modus gespeichert.

Statusprüfung zur Anzeige

Alle gemessenen Werte (Sammlertemperatur, Kesseltemperatur und Temperaturdifferenz) sowie die eingegebenen Einstellungen (Differenzhysterese, min/max -Werte und Laufzeiten) können auf der Anzeige aufgerufen werden. Sobald Sie eine Taste drücken, wird die Anzeigebeleuchtung (kurz) angezeigt.

Maximale Lagertemperatur einstellen

Um die Skalierung im Kessel zu minimieren, ist es nützlich, eine maximale Kesseltemperatur einzustellen. Wenn diese Temperatur erreicht ist, kann das zweite Relais im Temperaturdifferenzschalter ein Bypassventil (oder eine andere Pumpe) steuern.
Bei Fehlfunktionen im Solarkesselsystem können Sie bei Bedarf beide Relais manuell aktivieren. Die LED -Leuchten zeigen, ob das jeweilige Relais eingeschaltet ist. Bei einer Unterbrechung der Sensorverkabelung schalten beide Relais ein, um eine Überhitzung des Systems zu verhindern.

Verschiedene Solarkesselanwendungen

Der Temperaturdifferentialschalter ist optimiert, um die Installation eines Solarwarmwasserbereiters zu steuern. Der Temperaturbereich steigt auf +99 ° C.
Der Temperaturdifferentialschalter ist für einen Schwimmbad und andere Anwendungen für Solarwarmwasserbereiter geeignet. Beispielsweise kann die Mindesttemperaturgrenze in der Wärmequelle in Kombination mit dem Kessel des Zentralheizsystems verwendet werden. Dies vermeidet eine Kondensation von Rauchgas an den Kesselwänden.
Relaisausgang: Zwei spannungsfreie Umschaltkontakte, eine zum Schalten einer Zirkulationspumpe und die andere für ein Alarmsignal, eine Hilfspumpe oder ein Ventil.

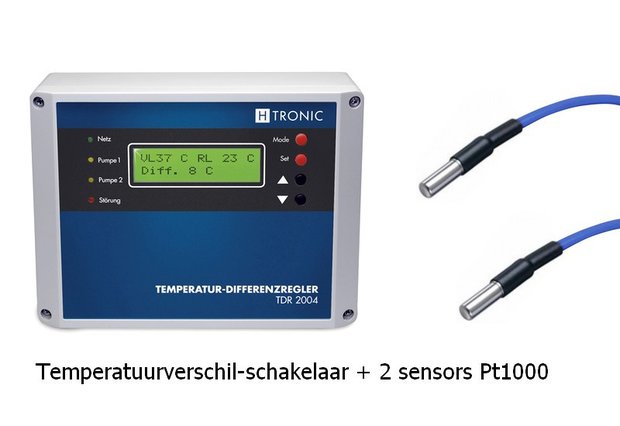

Arbeitet mit PT1000 -Sensoren

• Attraktive Plastikgehäuse, die für die Wandmontage vorgesehen ist.
• Das Gerät enthält 2 Schaltkontakte mit jeweils 5 Ampere.
• Fehlermeldung bei unterbrochenem oder kurzer Kreislaufsensor.
• Eingänge nur für 2 PT1000 -Sensoren geeignet.
• Optionale Sensoren: 2 Teile IP68, Ø 6 mm, Länge 50 mm.
• Sensorverbindungsdrähte können bis zu 50 m verlängert werden.

Temperaturdifferentialschalter - Daten

• Abmessungen: 160 x 120 x 64 mm
• einschließlich: 5 -fach -Kabeldrüse (Kabeleintritt)
• Angeschlossene Last: 2x 1.000 W.
• Ausgang: 2x potentielle Relais 5a
• Relaiskontakte: NO/NC = Wechsel
• Verbindungsspannung: 230 Volt
• Interner Verbrauch: 1,5 W (in Ruhe)
• Temperaturregelbereich: 0 ...+99 ° C
• Temperaturdifferenz: 1 ... 30 ° C
• Hysterese wechseln: 1 ... 20 ºC
• Operation: Über 4 Druckknöpfe
• Sensoreingänge: 2x PT1000
• LCD -Anzeige: 60 x 15 mm
• Anzeigenlichter: 4x LED
• Sicherheitsklasse: IP20
• Handbuch: Deutsch
• Gewicht: 600 g
• Testzeichen: CE

Für die Verbindung und Inbetriebnahme ist Grundkenntnisse über Elektro- und Kontrolltechnik erforderlich.
