Wassermelder mit Rohrventil

Dieser Wasseralarm stoppt sofort die Wasserzufuhr, sobald ein Leck auftritt. Gleichzeitig wird die Netzspannung am Ausgang abgeschaltet.
Pumpen, Maschinen, undichte Schläuche oder lose Kupplungen können viele Wasserschäden verursachen. Tipp: Der Wassererkennungs-Kabelsensor (siehe Bild) sorgt mit einer Länge von 1,5 m für extra schnelle Reaktion.
Mit diesem Plug & Play-Set, komplett mit allen elektrischen Anschlüssen und Kabeln, realisieren Sie Auslaufschutz. Tipp: Auch praktisch für unterwegs: Stecker ziehen, um die Wasserzufuhr zu blockieren.

Wasserabsperrventil schützt Pumpe oder Maschine

Das spannungsgesteuerte Wasserabsperrventil wird in die Zuleitung eingebaut. Es arbeitet mit Vordruck aus der Wasserversorgung. Das Ventil ist in verschiedenen Durchmessern (siehe Optionen) erhältlich und kann horizontal oder vertikal eingebaut werden.

Unterbricht die Stromversorgung im Falle eines Lecks

Das Steuerkabel des Ventils stecken Sie in die Buchse auf der Vorderseite des Wassermelders.
Über eine Abzweigdose können Sie auch andere 230-V-Geräte, z. B. eine Pumpe, daran anschließen. Diese werden dann bei Wasseralarm automatisch abgeschaltet.
Nur wenn beide Sensor-Erkennungsstifte gleichzeitig nass sind, schaltet die Alarmeinheit die 230-Volt-Versorgung ab. Dadurch erhält das Ventil (Ventil) keine Spannung mehr und die Wasserzufuhr stoppt. (Dies gilt auch bei Ausfall der Netzspannung)

Montage des Wassersensors

Der Standard-Wassersensor wird über ein 10 m langes Kabel mit der Alarmeinheit verbunden. Sie platzieren diesen Sensor auf dem Boden, unter dem zu schützenden Gerät oder an der Stelle, an der Leckagen auftreten können. Der Sensor kann horizontal oder vertikal montiert werden.

Das Wasseralarm-Set besteht aus

1. Elektronischer Wasseralarm
2. Wassersensor (siehe Optionen)
3. Wasserventil aus Messing
4. Stecker + Steuerkabel (nicht abgebildet)

1. Wasseralarm – technische Informationen

• Anschlussspannung: 230 V
• Schaltleistung: 1000 W
• Abmessungen: 160 x 80 x 60 mm
• Ausgang: 230-V-Steckdose
• Schaltverzögerung: 20...30 Sek
• Stromverbrauch: ca. 1,5 W
• Kontrollleuchten: 2x LED
• Schutzklasse: IP20
• Handbuch: Englisch+Niederländisch
• Qualitätszeichen: CE

2a. Wassersensor - Technische Info

• Typ: Punkterfassung-Leitung
• Ausführung: 2 Erkennungsstifte
• Kabel: flexibles PVC Ø 3 mm
• Kabel: Länge 10 m
• Gehäuse: Kunststoff (weiß)
• Gehäuselänge: ca. 100mm
• Gehäusedurchmesser: Ø20 mm
• Befestigung: PVC-Halterung
• Qualitätszeichen: CE

2b. Kabelsensor - Spezifikationen

• Typ: Leitungserkennung-Leitung
• Effektive Länge: 150 cm
• Sensordurchmesser: Ø 5 mm
• Leiter: korrosionsbeständig
• max. Temperatur: +90 °C
• Anschlusskabel: 2 m, Ø4 mm
• Isolierung Anschlusskabel: PVC

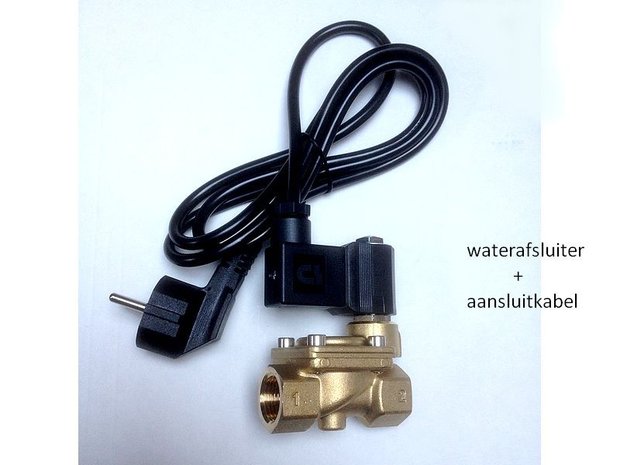

3. Wasserventil – technische Informationen

• Betrieb: elektromagnetisch
• Typ: stromlos geschlossen
• Ausführung: Messing
• Betriebsspannung: 230 VAC
• Flaschenkupplungen: 15 mm
• Optionen: 1/2" oder 3/4" Innengewinde
• Schutzklasse: IP65
• Kennzeichen: CE

4. Steuerkabel – Technische Informationen

• Spulenverbinder: inklusive
• Anschlusskabel: ca. 1,5 m
• Netzstecker: Stift und Masse
• Schutzklasse: IP65
• Qualitätszeichen: CE

FUNKTION ÜBERPRÜFEN

Bei der Inbetriebnahme des Wassermelders dauert es 20 bis 30 Sekunden, bis dieser das Ventil öffnet. Diese Zeitverzögerung tritt nur beim Einschalten auf und dient zur Unterdrückung von kurzzeitigen Störungen.
Wenn Sie den Sensor benetzen (oder beide Pins gegen Metall halten), wird die 230-Volt-Versorgungsspannung abgeschaltet. (Die Sensorkontakte sind berührungssicher)

Bitte beachten Sie, dass dieses System nicht als Wasserstandskontrollsystem fungiert.
